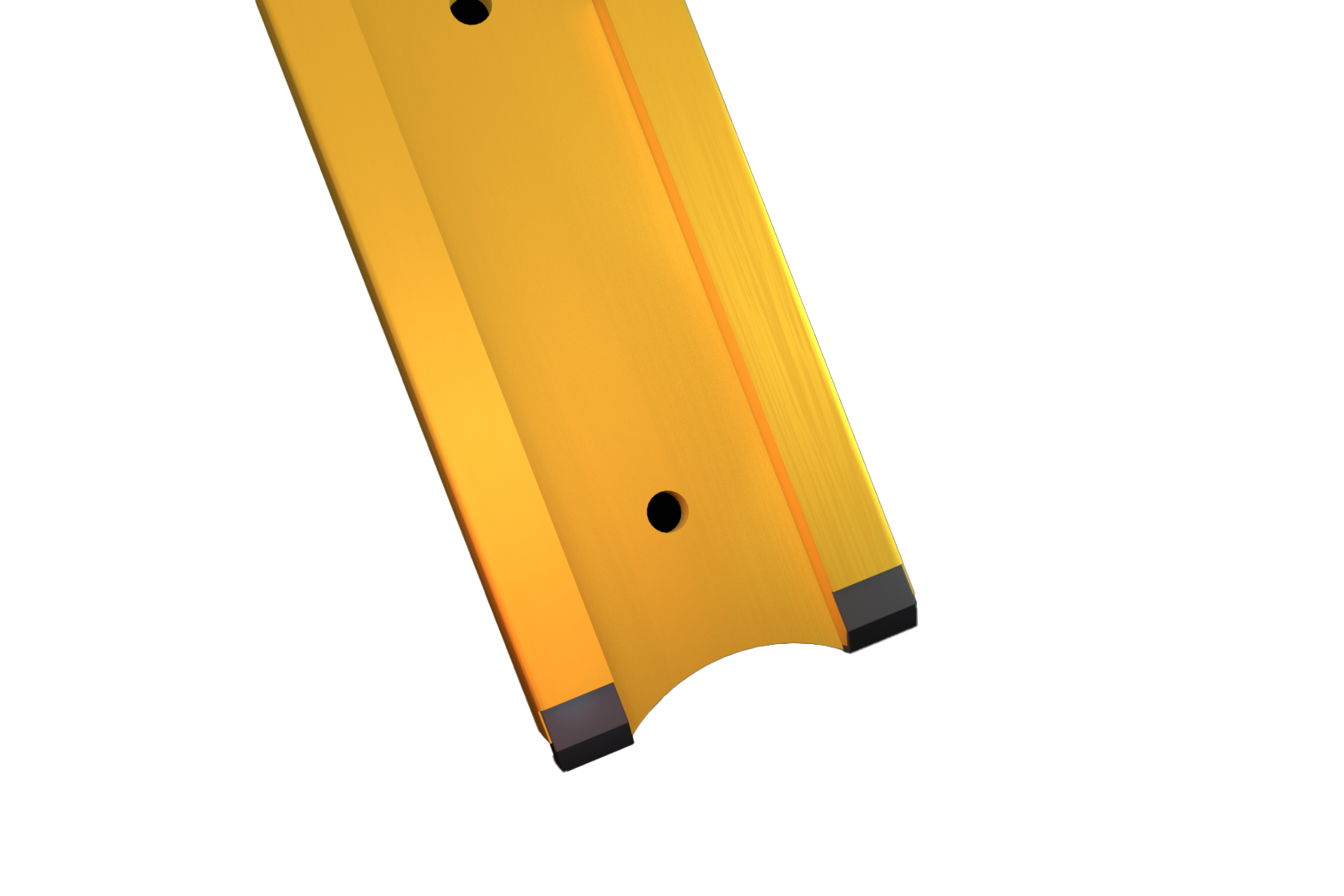

Балка опалубки Н20
200
80
40
24-27
мм
13
Балка представляет собой двутавр с полками из цельного или сращенного деревянного бруса стойки (стенки) из фанеры марки ФСФ или ФК (толщина стенки 24-27мм) установленного зубчатым шипом в пазы полок на клею.
Балки деревянные клееные предназначены для восприятия нагрузок в качестве элемента опалубки перекрытия и опалубки стен и колон в период подготовки и изготовления монолитных железобетонных конструкций межэтажных перекрытий, стен и колон жилых, административных, общественных и промышленных зданий.
Допускается применение балок в качестве балок перекрытия,элементов деревянных крыш (стропила, прогоны, стойки и подкосы) для малоэтажного строительства.
Балки деревянные клееные предназначены для восприятия нагрузок в качестве элемента опалубки перекрытия и опалубки стен и колон в период подготовки и изготовления монолитных железобетонных конструкций межэтажных перекрытий, стен и колон жилых, административных, общественных и промышленных зданий.
Допускается применение балок в качестве балок перекрытия,элементов деревянных крыш (стропила, прогоны, стойки и подкосы) для малоэтажного строительства.
Ⓡ
технические условия
ИЗДЕЛИЕ
Балка деревянная клееная
Древесина хвойных пород по ГОСТ 8486-86 не ниже II сорта
Изделие соответствует требованиям технических условий, контрольным образцам-эталонам и изготавливается с соблюдением ГОСТ 4981, ГОСТ 20850, СП 64.13330.2011 по конструкторской документации и технологическим регламентам, утвержденным в установленном порядке.
Балка изготавливается в климатическом исполнении У (УХЛ, ХЛ) категории размещения 1 по ГОСТ 15150/ГОСТ 15543.1, и применяется при условии выполнения правил эксплуатации балки при температуре окружающей среды от минус 20ºС до плюс 35ºС, предельной температуре нагрева поверхности 40ºС, и относительной влажности воздуха до 70%.
Допускается применение аналогичных материалов и изделий отечественного и зарубежного производства, не уступающих по качеству вышеперечисленным и соответствующих требованиям действующих нормативных и технических документов.
Фанера марки ФСФ или ФК по ГОСТ 3916.1-2018 (ГОСТ 3916.1-96), соответствие европейскому стандарту EN636-3
12% +/- 2%
ProtoCollD4 - однокомпонентный ПВА соответствует ТУ 20.52.10 -002-19299941-2018, европейским стандартам DIN EN 204 и DIN EN 14257 (Watt91)
На водной основе желтого цвета ТУ 2316-046-43659241-08
ТИП ДРЕВесиНЫ
СТОЙКА
ВЛАЖНОСТЬ
КЛЕЙ
Покрытие
ОСНОВНЫЕ ПАРАМЕТРЫ
ТЕХНИЧЕСКИЕ ХАРАКЕТРИСТИКИ
Влажность древесины балок при изготовлении в пределах
12% +/- 2%.
12% +/- 2%.
Прочность клеевых соединений полок со стенкой балки на растяжение (поперек волокон полки) для всех марок балок не менее 0,8 МПа
(8 кгс/см2).
(8 кгс/см2).
Торцы балок, по согласованию с заказчиком, могут быть защищены заглушками из полимерных материалов.
Разрушающий изгибающий момент при испытании для всех марок балок на статический изгиб при испытательном пролете 3,6 м не менее 9,5 кНм (950 кгм).
Модуль упругости для балок не менее: - для балок с фанерной стенкой с толщиной стенки 21-34 мм — Е=6000 МПа,
(60000 кгс/ см2).
(60000 кгс/ см2).
Допускаемая нагрузка на сжатие балки вертикальной силой в месте опоры для всех марок балок не менее 2,0 МПа
(20 кгс/см2).
(20 кгс/см2).
Прочность клеевых соединений полок со стенкой балки на сдвиг не менее 20 кН. Допустимое поперечное усилие, боковая сила — Q = 11,0 кН.
Допустимый изгибающий момент — M = 5,0 кНм.
Отделка балок производиться атмосферостойкими лакокрасочными составами. Пропуски отделочного покрытия — не допускаются.
Долговечность покрытия не менее гарантийного срока хранения и первичной эксплуатации балок.
Балки упакованы в пакеты по 50 или 60 или 100 шт. в зависимости от вида транспортировки. Пакеты увязаны не менее чем в двух местах металлической или пропиленовой лентой. Для предотвращения повреждения балок в пакетах при упаковке под упаковочную ленту должны быть уложены пластиковые уголки.
Формирование пакетов производится в соответствии с требованиями ГОСТ 19041. Ширина пачки не должна превышать 1150 мм, высота — 1150 мм. Масса пакета не должна превышать 2 тонны.
В пакете упакованы балки только одной марки и одного размера. При небольшом объеме поставки балок допускается в пакет упаковывать балки разной длины, но не более трех длин, при этом торцы балок выравниваются по одному торцу пакета.
Пакеты укрываются полиэтиленовой пленкой с пяти сторон.
маркировка
Комплект поставки изделий определяется условиями договора (заказа) на поставку изделий.
Готовые изделия поставляются в собранном виде с окончательной отделкой.
Производится маркировка каждого изделия путем нанесения чернил на поверхность изделия с указанием: товарного знака предприятия изготовителя, логотип, типоразмер изделия, дата выпуска.
Производится маркировка каждого пакета.
упаковка
комплектность
Хранение осуществляется в закрытых проветриваемых помещениях или под навесом, исключающим попадание атмосферных осадкови прямых солнечных лучей.
Изделия следует транспортировать всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.
При транспортировке, погрузке, выгрузке и хранении изделий должна обеспечиваться их сохранность от повреждений, загрязнения и увлажнения. При погрузочно-разгрузочных работах должны быть соблюдены правила безопасности.
Допускается непродолжительное хранение балок на открытом воздухе при условии защиты их от непосредственного воздействия климатических факторов.
Для очистки изделий не допускается применение моющих средств, содержащих абразивные материалы.
Балки должны храниться рассортированными по типам и размерам, уложенными в штабели на деревянных подкладках таким образом, чтобы исключить их провисание.
При хранении цвет балок может измениться.
Допускаемые отклонения
не более 3 мм
Предельные отклонения от плоскостности (покоробленность)
- при длине балки до 3,0 м включительно,
- для балок длиной более 3,0 м
- при длине балки до 3,0 м включительно,
- для балок длиной более 3,0 м
Размер
Требования
Предельные отклонения от геометрических размеров и формы не должны превышать:
- по длине:
- по длине:
+ 1 мм на каждый метр длины
длиной до 3 м;
длиной свыше 3 м - ±10 мм;
длиной свыше 3 м - ±10 мм;
Крыловатость, % по ГОСТ 2140
не более 0,2
Отклонение фактической массы изделия от номинальной
массы, указанной в рабочих чертежах
массы, указанной в рабочих чертежах
не более ±10%
Отклонения от перпендикулярности смежных поверхностей
не более 2 мм
- по высоте
- по ширине полки
- по толщине полки ±3 %;
- по толщине стенок ±3 мм
- по ширине полки
- по толщине полки ±3 %;
- по толщине стенок ±3 мм
Смещения положения стойки относительно оси симметрии полок
не более 0,5 мм
±5 мм
±8 мм
±2 мм или 1%
±1-1,5 %
±8 мм
±1,5 мм
*в зависимости от назначения и условий эксплуатации
*от влаги, УФ-лучей и биоповреждений
*от влаги, УФ-лучей и биоповреждений

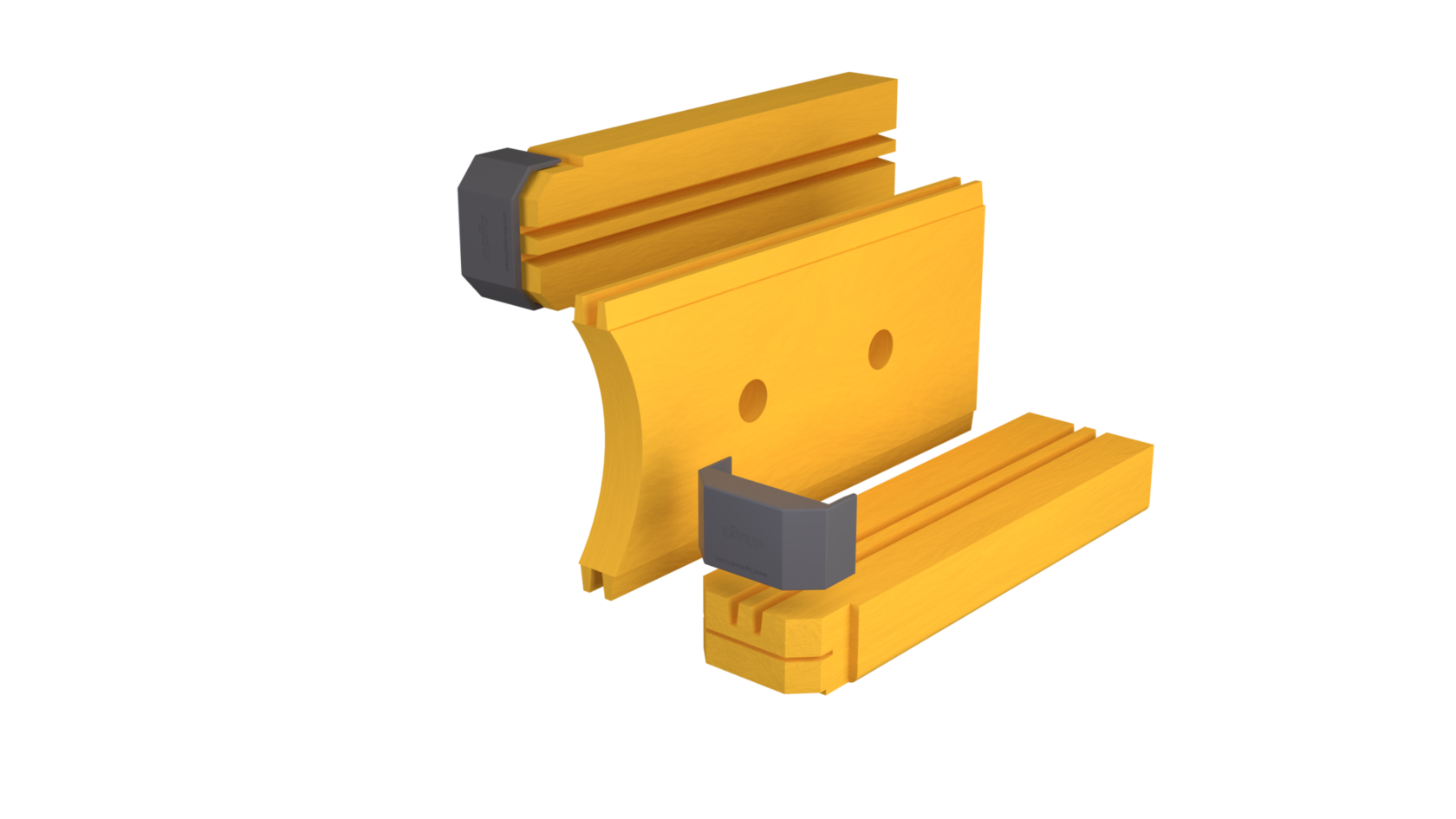

Печатный логотип компании
Стенка балки склеена специальным клеем
Полка балки из древесины хвойных пород с высокой плотностью годовых колец
Стенка балки из фанеры
Защитный торец с заглушками из полимеров
в зависимости от назначения и условий эксплуатации
от влаги, УФ-лучей и биоповреждений
от влаги, УФ-лучей и биоповреждений
Водно-дисперсионный состав желтого цвета
Изготовление балок
По рабочим чертежам, утвержденным в установленном порядке
Виды обработки балок*
Биозащитными составами; огнезащитными составами
Декоративная и защитная обработка бруса*
Выполняется по согласованию с заказчиком и регламентируется требованиями рабочих чертежей на конкретное изделие (строение)
*
*
*
Покрытие балки
все стороны полки
Виды пороков
Ограничение допускаемых пороков
Сучки здоровые светлые, в т.ч. с трещинами (ширина трещин не должна превышать 0,5мм), сросшиеся и частично сросшиеся
Сучки ребровые кромочные здоровые
Сучки темные сросшиеся и частично сросшиеся
Сучки несросшиеся, сшивные, лапчатые, загнившие, табачные
Сучки выпавшие, выпадающие
Трещины не сквозные: Пластевые глубиной до 10 мм
Синева
Смоляные карманы
Обзол
Червоточина
Вырыв, выхват, запил, вмятина, скол, задир, выщерблина
Непрострог
Дефект шипового соединения
Торцевые
Сквозные
Допускаются, диаметром до 35 мм
Допускаются, диаметром до 25 мм
Допускаются, диаметром до 15 мм
Не допускаются
Допускаются, диаметром до 8 мм
Суммарно не более 300 мм
Не более 1/5 доли ширины или толщины
Не допускаются
Не более 1/5 доли ширины или толщины
Не допускаются
Допускается 1 шт. на 1 метр длины балки длиной не более 4 см шириной не более 2 мм
Не допускаются
В пределах допускаемых отклонений размеров
Не более 1 шт диаметром не более 4 мм на 1 м длины
Не допускаются
В пределах допускаемых отклонений размеров
Не допускаются
Гарантия изготовителя
Изготовитель гарантирует соответствие изделий требованиям технических условий при соблюдении условий монтажа, эксплуатации, транспортировки и хранения.
Гарантийный срок хранения и эксплуатации балок — 6 месяцев со дня изготовления.
Средний срок службы балок должен составлять не менее 1 года.
Оборачиваемость опалубки — не менее 20 оборотов при соблюдении требований по хранению, транспортировке и указаний по эксплуатации, изложенных в ТУ.
В случае возникновения производственных дефектов, связанных с качеством изделия, в ходе его эксплуатации, покупатель имеет право обратиться к продавцу, а в предусмотренных законом случаях — к производителю изделия.
Гарантийный срок хранения и эксплуатации балок — 6 месяцев со дня изготовления.
Средний срок службы балок должен составлять не менее 1 года.
Оборачиваемость опалубки — не менее 20 оборотов при соблюдении требований по хранению, транспортировке и указаний по эксплуатации, изложенных в ТУ.
В случае возникновения производственных дефектов, связанных с качеством изделия, в ходе его эксплуатации, покупатель имеет право обратиться к продавцу, а в предусмотренных законом случаях — к производителю изделия.
